液晶顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的液晶顯示模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

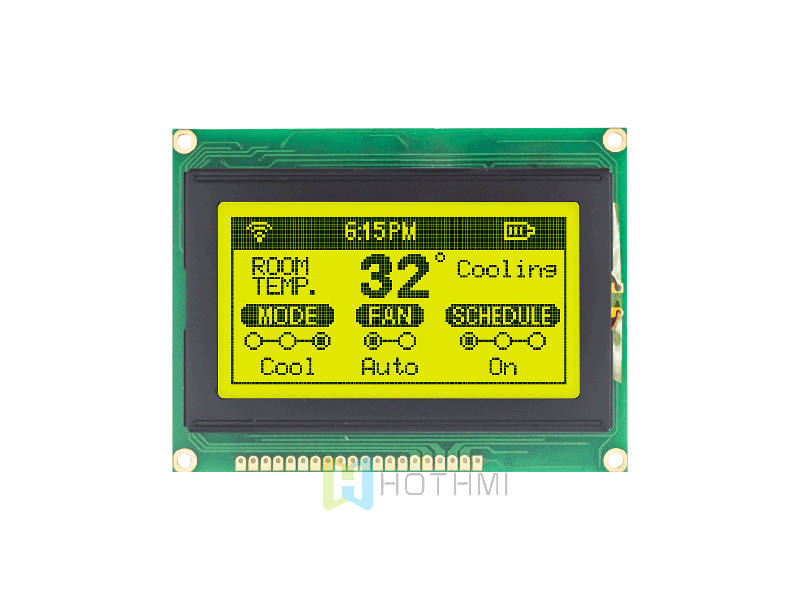

| 3.2"黃綠色圖形顯示屏/128x64 圖形液晶顯示模塊 /STN正顯黃綠色背光/ KS0108 HTM12864B-01Y-A5P | 圖形液晶模組 | 128x64 |
|
93.0x70.0x14.0 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 黃綠 | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"128X64單色圖形液晶模塊 | 帶黃綠色背光 | FSTN(+) | MCU接口 | Arduino HTM12864A-35S-A5P | 圖形液晶模組 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 紅綠藍 | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"128X64單色圖形液晶模塊|帶黃綠色背光|STN灰色正顯|MCU接口或定制接口|Arduino HTM12864A-11Y-A5P | 圖形液晶模組 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 黃綠 | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2" 128X64圖形液晶模塊 | 白色背光 | STN(+) | Arduino | KS0107+KS0108或兼容 HTM12864A-11W-A5P | 圖形液晶模組 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"128X64單色圖形液晶模塊|帶白色背光|DFSTN(-) | MCU接口|Arduino | 黑底白色圖案 HTM12864A-41W-A5P | 圖形液晶模組 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"128X64圖形液晶模塊 |白色背光 | STN(-) | Arduino | 全透偏光片 HTM12864A-25W-A5P | 圖形液晶模組 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"128X64單色圖形液晶模塊|帶黃綠背光|STN(+)|5.0v|并行接口|Arduino HTM12864A-01Y-A5P | 圖形液晶模組 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 黃綠 | 20PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | K0108 | |

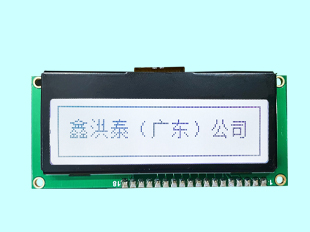

| 132*32 點陣液晶模組/HTM13232A | 標準COB液晶模組 | 132x32 |
|
80.0x34.99x8.0 | 64.60x18.98 | 60.68x14.68 | 0.46x0.46 | 6H | 白光 | 18PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7565R | |
| 圖形 LCD顯示模組 |2.4寸132x64 STN-| 藍底白字 | ST7567 | SPI | Arduino HTM-C0G13264C01A-25W-SPI | 圖形液晶模組 | 132x64 |
|
66.0x56.2x5.5 | 53.2x31.5 | 48.81x26.21 | 0.41x0.37 | 6H | SPI | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7567 | |||
| 圖形 LCD顯示模組 | 132x64 STN+| 黃綠背光 | ST7567 | SPI | Arduino HTM-C0G13264C01A-11Y-SPI | 圖形液晶模組 | 132x64 |
|
66.0x56.2x5.5 | 53.2x31.5 | 48.81x26.21 | 0.41x0.37 | 6H | SPI | 防靜電ESD 8KV | -20~70℃ | +3.3 V | ST7567 |
